Классическое устройство ленточного сборного или монолитного фундамента
Ленточный фундамент представляет собой замкнутый контур (ленту) – полосу из железобетона, укладываемую по оси несущих наружных и внутренних стен здания и распределяющую вес здания равномерно по всей их длине.
Ленточный фундамент является одним из самых популярных решений для малоэтажного строительства. По сравнению с другими видами фундаментов, применение ленточного фундамента позволяет существенно снизить затраты за счет экономии количества используемых строительных материалов, а также более низкой стоимости земляных работ.
По способу устройства выделяют два вида ленточного фундамента:
1. Монолитный
2. Сборный
Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается монолитность (неразрывность) фундамента.
Сборный ленточный фундамент состоит из отдельных бетонных блоков, швы между которыми заполняются строительным раствором или бетоном.
По глубине заложения:
1. Мелкозаглубленный
2. Заглубленный
Выбор глубины заложения подошвы фундамента зависит от глубины сезонного промерзания, несущей способности подстилающих слоев грунта, уровня грунтовых вод и предполагаемых проектных нагрузок на него.

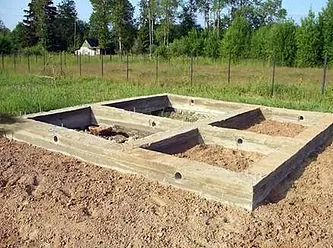

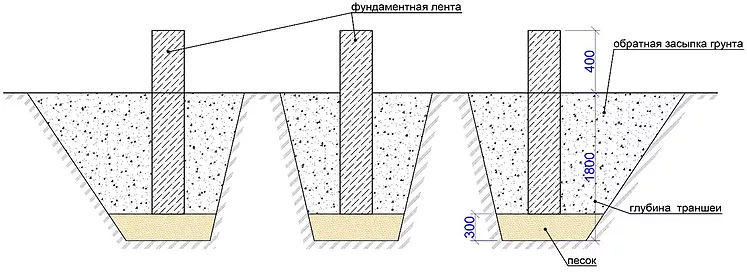

Классический ленточный фундамент, заглублённый ниже уровня промерзания

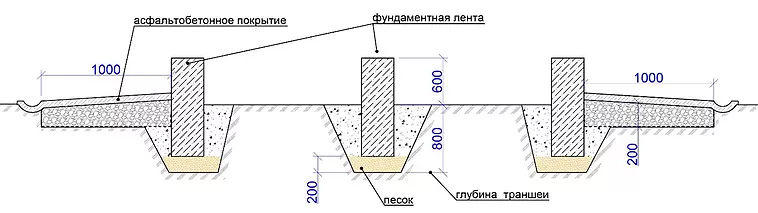

Ленточный фундамент с применением пеностекольного щебня
Экономический расчет ленточного фундамента
Для технико-экономических расчетов конструкции ленточного фундамента взят 2-х этажный коттедж из клееного бруса размером в основании 12 х 12 метров, строящегося в Центральном регионе России.
1. Классический ленточный фундамент:
Классический сборный или монолитный фундамент, заглубленный в грунт на отметке ниже сезонного промерзания (1,8 м).
— Размеры здания в осях стен 12 × 12 м с поперечными несущими по центру.
Суммарная длина ленточного фундамента
12 м × 6 м = 72 м.
— Земляные работы: глубина траншеи 1,8 м, ширина нижней части 1 м, ширина верхней части 2 м.
— Уплотненная песчаная подушка:
толщина 30 см.
Фундаментная лента в двух вариантах:
а) сборные ж/б фундаментные блоки сечением h × b 0,58 × 0,6 м в три ряда по высоте;
б) монолитная ж/б лента сечением 1,8 × 0,6 м.
Оба варианта фундаментов защищаются оклеечной вертикальной гидроизоляцией.
2. Ленточный фундамент с отмосткой, утепленной фракционированным пеностеклом:
Сборный или монолитный фундамент, заглубленный на 0,6 м.
— Размеры здания в осях стен 12 м × 12 м с поперечными несущими стенами по центру
Суммарная длина ленточного фундамента 12 м × 6 м = 72 м.
— Земляные работы: глубина траншеи 0,8 м, ширина нижней части 0,8 м, ширина верхней части 1,2 м. Снятие растительного слоя на глубину 0,2 м по периметру шириной 1,0 м.
— Уплотненная песчаная подушка: толщина 20 см.
— Укладка пеностекольного щебня с уплотнением в 2-3 прохода виброплитой. Толщина слоя 20 см. Коэффициент уплотнения – 1:1,3.
Фундаментная лента в двух вариантах:
а) сборные ж/б фундаментные блоки сечением h × b 0,58 м × 0,6 м;
б) монолитная ж/б лента сечением 0,6 м × 0,6 м.
Преимущества ленточного фундамента с пеностекольным щебнем:
- Отсутствует промерзание грунта под фундаментной лентой, исключается пучение грунтов;
- Значительно дешевле по сравнению с «классическим» вариантом
- Долговечность теплоизоляции;
- Отсутствие температурных швов;
- Сокращение сроков монтажа.

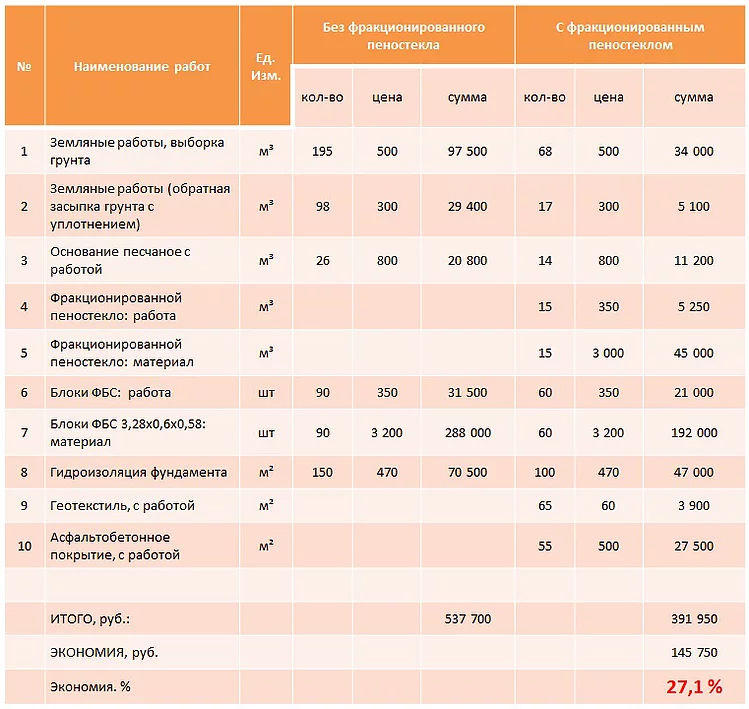

Использование современной теплоизоляции в виде пеностекольного щебня под ленточный фундамент позволяет сократить бюджет строительства на данном этапе работ на 25-40%. Экономия осуществляется за счет уменьшения расходов на земляные работы и работы по устройству самого фундаментного основания.
Более того, сокращается срок монтажа.
Классическое устройство плитного монолитного фундамента
Плитный фундамент является идеальным вариантом на слабых грунтах с высоким уровнем грунтовых вод. Он представляет собой сплошную единую монолитную армированную бетонную плиту. За счет монолитности всей конструкции фундамента достигается повышенная жесткость и как следствие надежность конструкции в условиях смены циклов замораживания и оттаивания, а также возможной просадке и вспучивании грунтов. Сопротивляемость возникающим при этом нагрузкам у плитного фундамента достаточно высокая. Монолитной конструкции плитного фундамента не страшны также горизонтальные смещения грунтов. Такая особенность плитных фундаментов дала им другое распространенное название – плавающие фундаменты. Разумеется, это просто профессиональный термин — плитный фундамент никуда не плывет. Напротив, это один из самых устойчивых фундаментов
Монолитная фундаментная плита изготавливается из железобетона имеет жесткое армирование, что приводит к увеличению устойчивости к нагрузкам в весенний осенний период при замораживании или оттаивании, а также возможной просадке грунта. Возможно строительство фундамента в зимний период.
Плитный фундамент строят в основном на проблемных грунтах, пучинистых и просадочных. Оправдано их применение особенно на увлажненных грунтах при высоком уровне грунтовой воды.

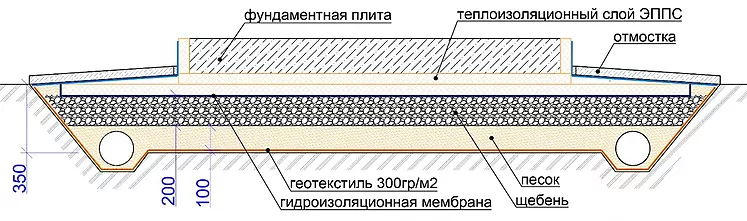

Классический плитный фундамент с использованием ЭППС

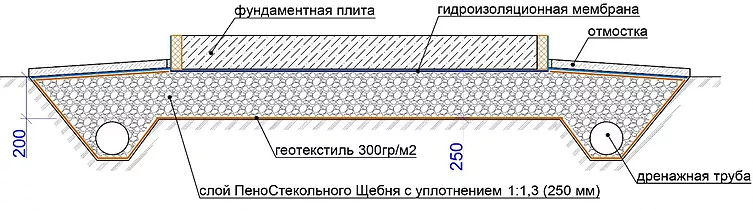

Устройство плитного фундамента с применением пеностекольного щебня
Основное преимущество пеностекольного щебня по сравнению с экструдированным пенополистиролом (ЭППС) – это гораздо более высокая прочность на сжатие (до 900 кПа/м2), негорючесть, экологичность, отсутствие усадки в период эксплуатации, долговечность.
После виброуплотнения фракции щебня расклиниваются, сцепляются боковыми поверхностями (угол внутреннего трения составляет 45-48⁰) и образуют слой, обладающий повышенной прочностью на сжатие. Вертикальная нагрузка распределяется в засыпке под углом до 60⁰. Это значительно снижает давление на грунтовое основание (в том числе на слабые грунты) и делает фундамент надежнее.

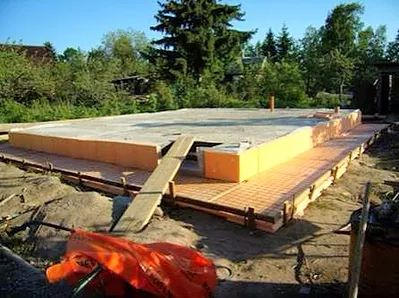

Преимущества утепленной фундаментной плиты с применением фракционированного пеностекла
- Возможность устройства на любом грунте;
- Дешевле по сравнению с «классическим» вариантом
- Возможность возведения домов из любых материалов;
- Интегрированные в плиту коммуникации;
- Низкотемпературное отопление полов;
- Идеально ровные полы 1-го этажа, готовые для кладки плитки, паркета и других полов;
- Исключение проблем с сыростью и плесенью при эксплуатации;
- Отсутствие температурных швов;
- Энергосберегающие технологии;
- Сокращение сроков монтажа.

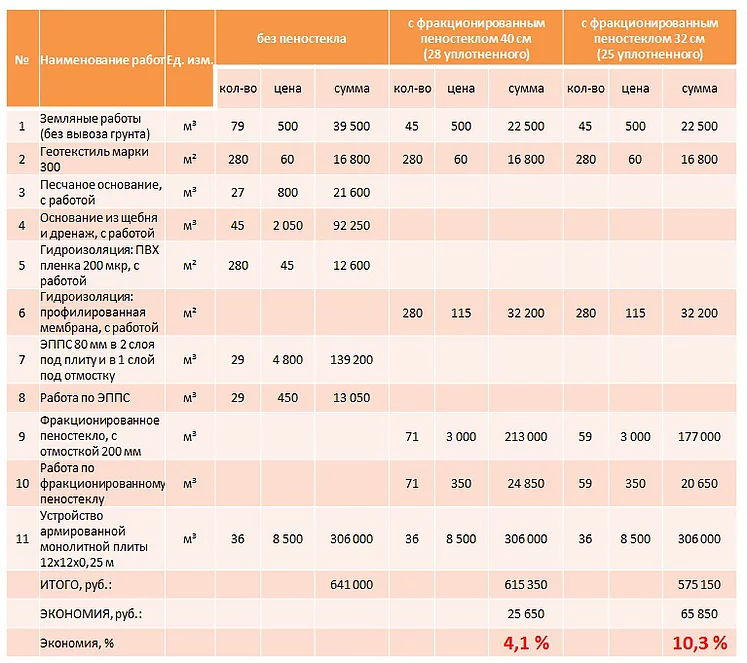

Для технико-экономических расчетов утепленного плитного фундамента взят 2-х этажный коттедж из клееного бруса размером в основании 12 х 12 метров, строящийся в Центральном регионе
Классический плитный фундамент:
Монолитная армированная бетонная плита размером 12 м х 12 м, h=0,25 м
Площадь фундаментной плиты 144 м².
Работы и материалы:
1.Снятие растительного слоя на площади 15 м ×15м на глубину 0,35 м;
2.Выравнивание и уплотнение грунта (котлована);
3.Укладка геотекстиля (300 гр/м²) размером 16 м × 16 м;
4.Укладка песка 0,1 м с уплотнением;
5.Укладка щебня (гранитного или аналогичного по свойствам) 0,2 м с уплотнением;
6.Укладка Пленки ПВХ 200 мкр (гидроизоляция);
7.Укладка ЭППС (экструдированный пенополистирол 80 мм) в 2 слоя под плиту 23 м³ и в 1 слой под отмостку 5 м³;
8.Монтаж армированной бетонной плиты.
Современный плитный фундамент на подушке из пеностекольного щебня:
Монолитная армированная бетонная плита размером 12 м х 12 м, h = 0,25 м.
Площадь фундаментной плиты 144 м².
Работы и материалы:
1.Снятие растительного слоя на площади 15 м × 15 м на глубину 0,2 м;
2.Выравнивание и уплотнение корыта (котлована);
3.Укладка геотекстиля (300 гр/м²) размером 16 × 16 м;
4.Послойная укладка пеностекольного щебня с уплотнением в 2-3 прохода виброплитой каждого слоя. Толщина слоя 15-20 см. Коэффициент уплотнения – 1:1,3;
5.Укладка гидроизоляции (например профилированной мембраны ISO-DRAIN-8);
6.Монтаж армированной бетонной плиты.
Выводы
Преимущество и выгода при применении в фундаментах фракционированного пеностекла:
1. Сокращение затрат на материалы и работы;
2. Сокращение сроков строительства, уменьшение объемов работ (работы можно проводить всесезонно);
3. Пеностекло негорючий материал (НГ), не содержит органики, не разрушается с течением времени, не впитывает влагу, по этому срок службы утеплителя равен сроку службы здания;
4. Фракционированное пеностекло устойчиво к агрессивным средам, к грызунам и микроорганизмам;
5. Экологически безопасный материал.
