Технические решения изделия из пеностекла

Теплоизоляция технологических трубопроводов и оборудования (емкостей , запорно-регулирующей арматуры, фильтров, КИП и пр.) с рабочей температурой от минус -260 до плюс +485 градусов.

Преимущества теплоизоляции из пеностекла:

  • Негорючесть и невоспламеняемость, отсутствие дымообразующей способности и токсичных выделений при воздействии пламени;
  • Отсутствие впитывающей способности;
  • Химическая стойкость и устойчивость к ультрафиолету;
  • Паро- и водонепроницаемость материала, низкая чувствительность коэффициента теплопроводности к изменению температуры и наличию влаги, эффективная защита от образования конденсата на поверхности трубопровода.

Теплошумоизоляция

На объектах газовой промышленности и тепловой энергетики для защиты персонала от воздействия шума применяется система «пеностекло + минеральная вата» (например, на трубопроводах обвязки газоперекачивающих агрегатов).

Для повышения долговечности и эксплуатационной надежности системы вместо минеральной ваты совместно с пеностеклом могут применяться специализированные шумоизоляционные материалы (например, открытопористые материалы на основе вспененного каучука)

Тепло-шумоизоляция скорлупами

Тепло-шумоизоляция скорлупами

Тепло-шумоизоляция скорлупами



Тепло-шумоизоляция трубопроводов сегментами

Тепло-шумоизоляция трубопроводов сегментамиТепло-шумоизоляция трубопроводов сегментами



Тепло-шумоизоляция трубопроводов сегментами



Тепло-шумоизоляция фланцевых соединений и колен

Тепло-шумоизоляция фланцевых соединенийТепло-шумоизоляция фланцевых соединенийТепло-шумоизоляция колен



Тепло-шумоизоляция переходов, тройников и запорной арматуры

Тепло-шумоизоляция переходов

Тепло-шумоизоляция тройников

Тепло-шумоизоляция запорной арматуры



Тепло-шумоизоляция емкостей

Тепло-шумоизоляция емкостейТепло-шумоизоляция емкостей



Тепло-шумоизоляция емкостей



Теплоизоляция надземного трубопровода

Теплоизоляция надземного трубопровода

Теплоизоляция надземного трубопровода



Теплоизоляция подземного трубопровода бесканальной прокладки

Теплогидроизоляция – теплоизоляционная система, защищающая подземные трубопроводы от коррозии.

Антикоррозионные материалы, применяемые при изоляции подземных трубопроводов бесканальной прокладки (типа FRUCS, БИУРС и т.п.), не могут применяться при температуре на поверхности трубы выше + 60 °С. При этом, на различных промышленных объектах имеются подземные трубопроводы с  большей рабочей температурой.

Приведенная на рисунке теплоизоляционная конструкция может быть также использована в качестве теплогидроизоляции, способной заменить традиционные антикоррозионные покрытия.

Применение такой системы особенно актуально в районах вечной мерзлоты, где, кроме антикоррозионной защиты, необходимо учитывать вероятность расхолаживания грунта.

Также вы можете найти узнать о монтажных материалах на нашем сайте.

Теплоизоляция подземного трубопровода бесканальной прокладки



Теплоизоляция низкотемпературного трубопровода

Теплоизоляция низкотемпературного трубопровода



Противопожарные вставки из пеностекла

Противопожарные вставки из пеностекла в горючую теплоизоляцию трубопроводов:

Применение пеностекла и негорючих сопутствующих материалов  для организации противопожарных вставок позволяет эффективно останавливать распространение пламени, даже в том случае, если трубопровод утеплен пенопластом группы горючести Г4 или минеральной ватой, пропитанной нефтепродуктами

Выполнение требований СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003»:

«Для трубопроводов надземной прокладки при применении теплоизоляционных конструкций из горючих материалов следует предусматривать:

  • вставки длиной 3 м из негорючих материалов не более чем через 100 м длины трубопровода;
  • участки теплоизоляционных конструкций из негорючих материалов на расстоянии не менее 5м от технологических установок, содержащих горючие газы и жидкости».

Противопожарные вставки из пеностеклаПротивопожарные вставки из пеностекла



Съемная теплоизоляция из пеностекла

Сборно-разборная теплоизоляция из пеностекла для:

  • сварных стыков;
  • фланцевых соединений;
  • оборудования (арматуры, фильтров, КИП и пр.).

Преимущества сборно-разборной конструкции теплоизоляции из пеностекла

  • Легкость  монтажа и демонтажа элементов конструкции;
  • Быстрый доступ к изолируемому оборудованию для проведения ревизий и регламентных  работ;
  • Неизменность свойств и характеристик утеплителя в течение всего периода эксплуатации конструкции, вне зависимости от количества циклов монтажа-демонтажа;
  • Возможность теплоизоляции трубопроводов любого диаметра и оборудования любой конфигурации.

Преимущества сборно-разборной конструкции теплоизоляции из пеностеклаПреимущества сборно-разборной конструкции теплоизоляции из пеностекла

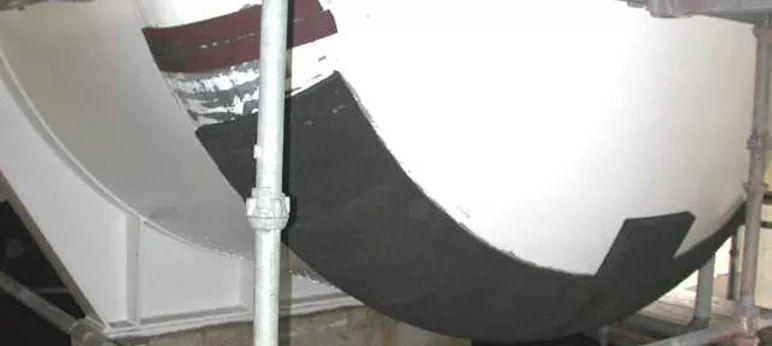

Теплоизоляционные ложементы из пеностекла

Большая прочность пеностекла при сжатии позволяет изготавливать теплоизоляционные ложементы под трубопроводы и емкости любого диаметра.

Применение теплоизоляционных ложементов, в отличие от утепления металлических опор трубопроводов, позволяет полностью исключить теплопотери, связанные с наличием т.н. «мостиков холода».

Теплоизоляционные ложементы из пеностеклаТеплоизоляционные ложементы из пеностекла



Теплоизоляционные ложементы из пеностекла

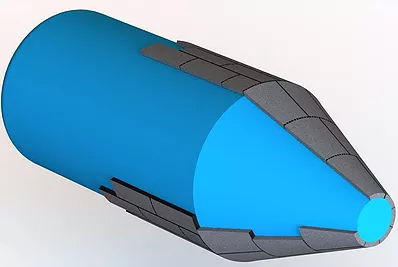

Теплоизоляция из пеностекла резервуаров

Теплоизоляция днищ, стенок и крыш стальных и железобетонных резервуаров.

Большая прочность пеностекла при сжатии позволяет производить с его помощью теплоизоляцию днищ резервуаров любого объ ема – в российской практике до 50 000 м3.

При утеплении пеностеклом стенок резервуаров не требуется сквозное крепление блоков, что позволяет полностью исключить теплопотери, связанные с наличием т.н. «мостиков холода».

Теплоизоляция из пеностекла резервуаровТеплоизоляция из пеностекла резервуаров



Теплоизоляция из пеностекла резервуаровТеплоизоляция из пеностекла резервуаров



Теплоизоляция из пеностекла резервуаров
