Пеностекольный щебень ICM Glass (Россия, г. Калуга)

В 2014 году в Калужской области открылся первый специализированный в России завод по выпуску пеностекольного щебня. Технологический комплекс ООО «АйСиЭм Гласс Калуга» — проект компании «Роснано». Реализация проекта стартовала в ноябре 2011 г.

Проектная мощность завода составляет 300 000 м3 в год. Инвестиции в проект составили более 1,8 млрд руб.

ICM Glass — крупнейший завод по производству щебня из пеностекла в Европе.

Завод ICM Glass
Завод ICM Glass
Завод ICM Glass
Завод ICM Glass



Видео о заводе ICM Glass

Свойства пеностекольного щебня

  • Высокие теплоизоляционные свойства — низкая теплопроводность;
  • Высокие шумоизоляционные свойства;
  • Низкая плотность (низкие нагрузки на конструкции);
  • Высокая прочность на сжатие — 0,95-4,8 МПа;
  • Широкий диапазон рабочих температур − от – 200°С до + 550°С;
  • Водонепроницаемость — не впитывает воду;
  • Паронепроницаемость — не конденсируется влага внутри материала;
  • Долговечность — срок службы пеностекольного щебня не ограничен;
  • Неизменность характеристик в процессе всего срока эксплуатации;
  • Пожаробезопасность — негорючий материал (НГ, КМ0);
  • Экологическая безопасность (100% стекло без органики);
  • Морозоустойчивость;
  • Химическая стойкость;
  • Стойкость к агрессивным средам;
  • Не востребован грызунами, насекомыми и микроорганизмами;
  • Возможность повторного применения после демонтажа;
  • Низкая стоимость — стоимость конструкций дешевле традиционных решений.

Фракции щебня из пеностекла

Щебень из пеностекла производится в двух фракциях:
  • 5-20 мм;
  • 30-60 мм.

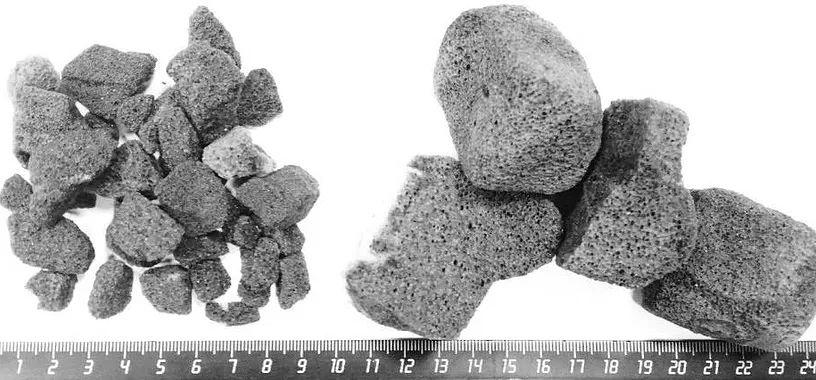

Фракции пеностекольного щебня
Фракции

Выбор фракции зависит от конструкции и нагрузок

Фракция 5-20 мм применяется в качестве засыпной теплоизоляции при небольших нагрузках:

  • неэксплуатируемые плоские и скатные кровли;
  • стены;
  • полы;
  • перекрытия;
  • заглубленные стены фундамента;
  • в качестве наполнителя в легких бетонах с добавками, снижающими ПСР.

Фракция 30-60 мм применяется в качестве засыпной теплоизоляции при значительных нагрузках:

  • эксплуатируемые кровли;
  • фундаментные плиты;
  • дорожное строительство;
  • полы промышленных зданий;
  • отмостки;
  • автостоянки.

Технические характеристики пеностекольного щебня

Наименование показателя Марка 100,
5-20 мм
Марка 140,
30-60 мм
Фракция, мм 5-20 30-60
Насыпная плотностьтранспортная, кг/м3 110-115 135-140
Плотность эксплуатационная при уплотнении на 10% (1,1:1), кг/м3 110-115
Плотность эксплуатационная при уплотнении на 20% (1,2:1), кг/м3 160-170
Истинная плотность (плотность каркаса без учета пор), кг/м3 2180 2180
Прочность на сжатие при 2% относительной деформации, КПа 95 150
Прочность на сжатие при 10% относительной деформации, КПа 170 480
Изменение прочности при увлажнении нет нет
Водопоглощение кратковременное при полном погружении на 24 часа, % об. 2 2
Водопоглощение длительное при полном погружении на 28 суток, % об. 2.9 2.9
Теплопроводность 8 засыпке в сухом состоянии, Вт/(м°С) 0.064 0.076
Теплопроводность 8 засыпке при условиях эксплуатации «А», Вт/(м°С) 0.065 0.078
Теплопро80дность8 засыпке при условиях эксплуатации «Б», Вт/(м°С) 0.067 0.08
Морозостойкость, ЦИКЛ 75 75
Горючесть НГ
Температура применения, °С -260…+480

Упаковка пеностекольного щебня

Пеностекольный щебень не подвержен воздействию атмосферных осадков (снег, дождь) и перепада температур. Благодаря таким свойствам материал можно хранить прямо под открытым небом, однако все же рекомендуется укрывать материал под навесом или накрывать пленкой. Полное отсутствие органических элементов в составе материала — срок хранения не ограничен.

На сайте вы можете увидеть сравнение пеностекла с традиционными теплоизоляционными материалами.

Пеностекольный щебень поставляется:

  • навалом (тонары, щеповозы или самосвалы);
  • в Биг-бегах по 1,3 м3 (размер биг-бега 1м х 1м, высота 1,3 м, вес 150-180 кг);
  • в мешках по 0,07 м3 (стандартный мешок 50 литров, вес 7-10 кг)
Тип автомобиля Навалом Биг-бег (1 м3) Мешок (0,07 м3)
      объем, м3 1,3   объем, м3 0,07
длина, мм 1 длина, мм 0,3
ширина, мм 1 ширина, мм 0,3
высота, мм 1,3 высота, мм 0,9
вес, кг 170 вес, кг 10
  м3 шт. м3 шт. м3
Газель (1,5 тонны) 4 5,2 60 4,2
Бычок (5 тонн) 10 13 150 10,5
10 тонн 23 30 350 24,5
Евро-фура (22 тонны) 55 71,5 700 49
Тонар 90
Разгрузка пеностекольного щебня
Разгрузка пеностекольного щебня

Разгрузка пеностекольного щебня



Сертификаты, протоколы испытаний и разрешительные документы на щебень из пеностекла

  • Сертификат соответствия ТУ № РОСС RU.АГ43.Н00947 действует с 28.06.2013 по 27.06.2016;
  • Сертификат соответствия Техническому регламенту о требованиях пожарной безопасности (№123-ФЗ от 22.07.2008);
  • Экспертное заключение ФГБУ «Научный центр здоровья детей о соответствии продукции Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам от 27.06.2013;
  • Техническое свидетельство №4377-14  от 17 октября 2014г;
  • Техническая оценка к ТС №4377-14  от 17 октября 2014г;
  • Экспертная оценка применения в системе экологических стандартов LEED и BREEAM;
  • Протокол испытаний ФГУП «НИИСФ» щебень из пеностекла фракция 5-20 мм;
  • Протокол испытаний ФГУП «НИИСФ» щебень из пеностекла фракция 30-60 мм;
  • Экспертная оценка Технических условий 5712-002-37275967-2014 от 05 мая 2014г;
  • Технические условия 5712-002-37275967-2014 от 05 мая 2014г;
  • Каталожный лист продукции к техническим условиям 5712-002-37275967-2014.

Заключение о применении пеностекольного щебня в «зеленом» строительстве при сертификации по системам LEED и BREEAM

BREEAMСогласно заключения Экологического союза материал компании ICM GLASS соответствует зелёным стандартам строительства LEED и BREEAM.

Фракционированное пеностекло ICM GLASS обладает рядом преимуществ, которые позволяют использовать данный материал при строительстве зданий и сооружений, сертифицируемых по стандартам LEED и BREEAM:

  • материал содержит высокий процент вторичного сырья в составе;
  • является химически нейтральным;
  • не горючий материал (относится к группе НГ);
  • материал обладает высокой прочностью и устойчивостью к износу;
  • материал энергоэффективен и, в зависимости от остальных материалов и конструкционных особенностей, вносит вклад в рейтинг здания по энергоэффективности.

Технические решения с щебнем из пеностекла ICM Glass

  • Альбом технических решений — «Совмещенные кровли и чердачные перекрытия, стены и перекрытия подвалов, фундаментов с теплоизоляцией из пеностекольного щебня.» Материалы для проектирования и чертежи узлов. ШИФР P661, ООО «СПЕКТРУМ-ХЛДИНГ»;
  • Сертификат соответствия ГОСТ-Р № POCC U.СГ64.00005 Альбома технических решений нормативным документам.
Щебень из пеностекла
Щебень из пеностекла
Пеностекольный щебень в стенах
Пеностекольный щебень в стенах



Объекты с пеностекольным щебнем ICM Glass

Военно-патриотический парк культуры и отдыха ВС РФ «Патриот», г. Кубинка
Военно-патриотический парк культуры и отдыха ВС РФ «Патриот», г. Кубинка
Многоквартирный жилой дом «Нанодом», г. Москва
Многоквартирный жилой дом «Нанодом», г. Москва



«Физтехпарк» МФТИ, г. Долгопрудный
«Физтехпарк» МФТИ, г. Долгопрудный
«Государственная Третьяковская галерея» на Крымском Валу, г. Москва
«Государственная Третьяковская галерея» на Крымском Валу, г. Москва



Школа и детский сад, ул. Базовская, г. Москва
Школа и детский сад, ул. Базовская, г. Москва
Агропромышленный объект при РАУ им. К. А. Тимирязева, г. Москва
Агропромышленный объект при РАУ им. К. А. Тимирязева, г. Москва
